STマイクロエレクトロニクス製 STHS34PF80とは、赤外線センサー(IRセンサー)であり、視野角内にある物体の赤外線放射を測定することで、物体の動きを検知したり人の存在を感知したりすることができます。
従来の焦電型赤外線センサー(PIR)などの既知のテクノロジーと比べて感度が高く、動いていない対象を感知する能力も優れているため、システム設計者にとって多くのメリットがあります。
そのため、新しい用途を可能にするだけでなく、既存システムのコストを削減できます。例えば、フレネルレンズなどの赤外線濃縮器を不要にします。

TMOS IRセンサーアプリケーション

• ホームオートメーション(存在検知/動体検知)
• スマート照明(存在検知/動体検知/省エネルギー)
• スマートIoT生活家電(存在検知/動体検知/省エネルギー)
• セキュリティアラーム(存在検知/動体検知/省エネルギー)

TMOS IRセンサーの主なメリット

• 静止中または動いている物体の存在を検知
• 4メートル未満の距離にある物体の検知にフレネルレンズが不要
• 組み込みSMARTアルゴリズムによる低消費電力
• 小型パッケージ
• デジタル・インフェース

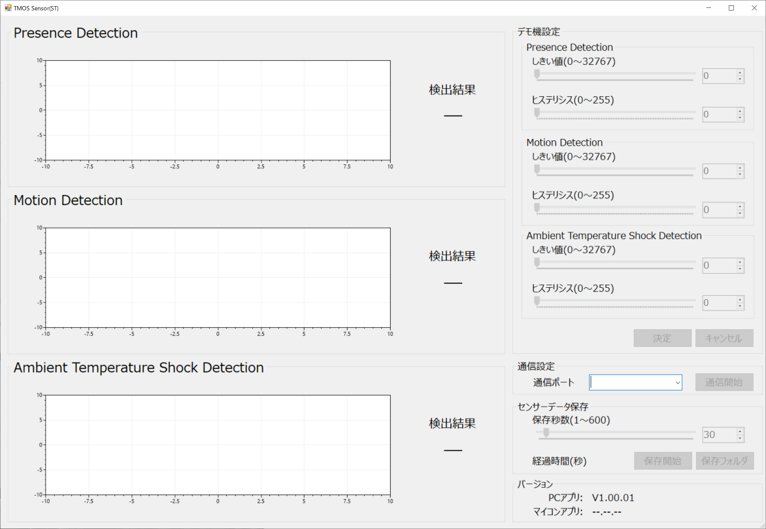

GUI画面

下図のようなGUI画面を社内で作成し、実際の動作を見ていきましょう。
①Presence Detection(存在検知)およびMotion Detection(動体検知)
　センサー内部のレジスタ値を定期的に読み、実際のセンサーの値をグラフとして表示します。
また、センサー内部での検出結果も表示します。

②Ambient Temperature Shock Detectionは今回のコラムでは割愛します。

③GUIの「デモ機設定」エリアでは、センサーの検出のためのしきい値、ヒステリシスをPresence Detection、Motion Detectionで個別設定出来るようにしています。

STHS34PF80（TMOS IR センサー）の実際の動作(その１)

センサーから2m程度離れた所にいた場合でもPresence Detection(人検知)ができることを確認できました。
※写真撮る際は止まっているため、Motion Detectionは認識していませんが、センサーの前で動くと動作検出有がセンサーから送られてきます。

STHS34PF80（TMOS IR センサー）の実際の動作(その2)

センサーから1m程度離れた所から手を動かし続けた場合の動作結果が下図です。
手が一定間隔で動作しているため、グラフが波打つような表示になっています。
また、手が動いているため、Motion Detection(動体検知)もできていることがわかります。
GUI上のグラフや、検出結果はセンサー内のレジスタの値をそのまま表示するように作っているため、センサー内部の動きがわかりやすくなっています。
